１ 電源スイッチ
ご使用にならない時は必ず
OFFにして下さい
３ LEARN(学習)ランプ
９のLEARNスイッチを押す
と点灯
４ OPERATE(運転)ランプ
10のOPERATEスイッチを押
すと点灯
５ PLAY(再生)ランプ
11のPLAYスイッチを押す
と点灯
６ PAUSE(一時停止)ランプ
12のPAUSEスイッチを押す
と点灯
７ FUNC(機能)１スイッチ
ＯＮにすると記憶の内容
が逆になります。例えば
(一時停止→再生)が(再生
→一時停止)となります。
コマーシャルが録画され
番組がカットされます。
通常はＯＦＦにします。
８ FUNC(機能)１スイッチ
ＯＮにすると(一時停止→
再生又は録画)が逆になり
ます。
通常はＯＦＦにします。
９ LEARNスイッチ
リモコンを記憶させる時
最初に押すスイッチです
| |
10 OPERATEスイッチ
ＣＭ―５５５の機能を動
作させるにはこのスイッ
チを押します。この時４
のOPERATEランプと５の
PLAYランプが点灯し、ス
タンバイＯＫです。動作
させない場合は、もう一
度押して下さい。４と５
は消えます。
11 PLAYスイッチ
スイッチを押すと５の
PALYランプが点滅し赤外
線リモコンの再スタート
信号を待ち受け、信号を
記憶すると消えます。
12 PAUSEスイッチ
スイッチを押すと６の
PAUSEランプが点滅し、
赤外線リモコンの一時停
止信号を待ち受け、信号
を記憶すると消えます。
15 赤外線リモコン受光部
15の窓に向かって直角に
赤外線リモコンを発射し
て下さい。この窓からず
れると記憶されない場合
がありますのでご注意下
さい。
17 赤外線リモコン発射部
記憶したPHAUSE･PLAY
の赤外線を発射します。
ＣＭ−５５５の前にビデ
オデッキを置く場合、赤
外線リモートコードは必
要ありません。
| |
２ チャンネル表示
13･14のチャンネル選局
ボタンを押す事により、
1〜62CHまで表示されま
す。
13 チャンネル選局ボタン
チャンネルはアップさ
れます。
14 チャンネル選局ボタン
チャンネルはダウンさ
れます。
18 MONITORボリューム
チャンネル設定し、ボリ
ュームを時計方向に回す
と内臓のスピーカーから
選局した番組の音が聞こ
えます。そこで、テレビ
の音とモニタースピーカ
ーの音が合っているか確
認して下さい。
16 STEREOランプ
コマーシャルが流れると
STEREOランプが点灯。同
時に６のPAUSEランプも
一瞬点灯し、赤外線が発
射されビデオデッキは一
時停止状態になります。
コマーシャルが終わると
STEREOランプは消え、５
のPLAYランプが一瞬点灯
し、赤外線が発射されビ
デオデッキは再スタート
します。
|

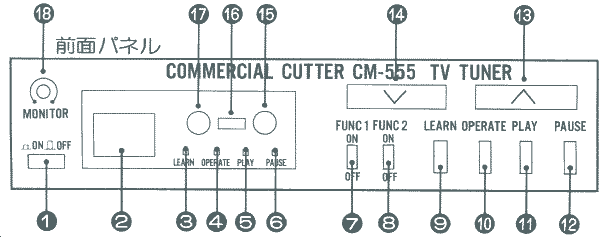

正面
背面
