■ 駐車場 ■ 道路監視 ■ 鉄塔監視 ■ スキー場監視 ■ 工場管理 広範囲に映像監視を 行いたい場所に最適です。 |
■ 上下駆動(真下から１２０°)旋回駆動左右(３４０°) ■ ２１６倍（光学１８倍、デジタル１２倍）高性能ズーム ■ 取付、接続は家電製品なみの簡単設計 ■ 防湿、防塵、対策万全 ■ 最低被写体照度 １Lx ■ オプションで寒冷地対策用ヒーターもあリ ■ Ｓ７ＣＦＶ同軸ケーブルで５００ｍまでの延長 |
EVI-D70(Sony)  EVI-D70/D70Pは昼夜両用・高感度カラービデオカメラ内蔵、広角度パン・チルター一体型で、 本格的リモートモニタリング用途などに最適な高性能ビデオカメラです。 カメラ部分はFCB-Bシリーズで定評のEXview CCDとオートICR機能により昼夜によらず、鮮明な画像が得られます。 新開発の広角度パン・チルターは広範囲の撮像が可能で、上下反転機能内蔵ですから現場に応じて、 天井取り付け、又は通常位置のどちらにも対応できます。さらにコンバージョンレンズの併用も可能です。 付属のリモートコマンダー、又はVISCAプロトコルによる緻密なコントロールが可能で、 システムの様々な要求に対応するカスタマイズ設定ができますので、最適な運用が可能です。 |
最強の屋外監視カメラシステムとなっております。  屋外ドームハウジング設置例 |
| ドームハウジングの寸法 ＜標準下向きハウジング＞ |
■ EVI-D70 専用のDome内部取付金具を用意。メンテナンス性も抜群
■ ファン、ヒーターを標準装備
■ ポールや壁などに取付るための外部取付金具を用意
■ 北海道から沖縄まで、多数の使用実績
■ 特殊な運用、過酷な環境に対応する技術コンサルティングを無料実施
■ ネントワーク関連の情報にも優れたスタッフがシステム系のご相談にも応じます。
工事自体は、非常に簡単なものです。
取り付け工事は、設置場所ご近所の電気工事店にて手配して頂くか
自分で取り付ける事も可能です。
| Dome の寸法 ＜標準下向きハウジング＞ |
| 基本仕様 |
| ドーム部 | |
| 型名 | ＦＤＷ８ＣＦ |
| 有効ドーム径 | ２３５mm |
| 上部ドーム | 耐候性ＡＢＳ樹脂成型チタン白塗装 |
| 下部ドーム | 透明クリア・アクリル樹脂 |
| 光損失 | 0 |
| 使用環境温度 | -28〜+48°(ハウジング部のみ) |
| 取付金具 | 壁用ブラケット アルミダイキャスト製 |
| 重量 | 3.5kg |
| カメラ部（EVI-D70） | |
| 映像信号 | ＮＴＳＣ |
| 撮像素子 | 1/4型ExviewHAD CCD |
| 解像度 | 水平768本×垂直494本 |
| ズーム | ２１６倍 光学１８倍 デジタル１２倍 |
| SN比 | ５０dB |
| ホワイトバランス | Auto/ATW/Indoor/Outdoor/One push/Manual |
| 撮影レンズ | ｆ＝4.1mm〜73.8mm,F1.4〜F3.0 |
| 水平画角 | 2.7°(tele側)〜48°(wide側) |
| フォーカス | オート／マニュアル |
| 絞り | オートアイリスサーボ方式 |
| パン角度範囲 | ±170度 |
| チルト角度範囲 | −90度〜＋30度 |
| パン・チルト角速度 | 1〜100度/秒 |
| ポジションメモリー | 6ヵ所 |
| コントロ−ラ | |
| 映像信号 | なし 動作信号のみ |
| 動作信号 | 赤外線リモコンからの信号 |
| 大きさ | 縦 35mm 横 75mm 奥行 110mm |
| 重量 | 100ｇ |
| 運用事例集 ＜ 画像をクリックすると拡大画像を表示します＞ |
現場奉行は、数多くの導入実績があります。 高温、低温、雪、潮風でも大丈夫！
日本全国、北海道から沖縄まで、過酷な雪の中、潮風の強い港や離島、 原子力発電所、スキー場、飛行場、車の上、に至るまで｡｡ あらゆる場所に設置する事が可能です。
 |
長野県の山中 ライブカメラとして使用されています。 雪の中でも大丈夫！他に、北海道ではスキー場、道内有名観光地のほとんどに設置されています。 |
 |

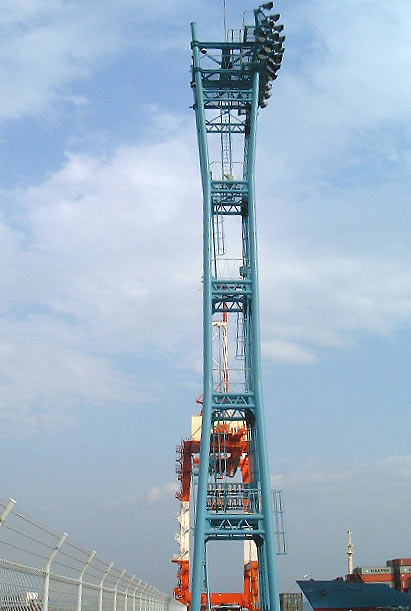

港湾管理 街の明かりも美しい、国内最大の港でも大活躍。 潮風にも強い現場奉行です！ 棟の上の方に小さく見えるのが現場奉行です。 |
 |
上向きハウジング (Special仕様) 飛行場に設置されたドームは上向きです。周囲の状況と上方向の状況を広く監視できます。 この上向きドームは鉄塔の監視、山の監視などにも使われています。 |
 |
取り付けの様子 港湾のカメラを取り付けているところです。 簡単な配線、簡単な取り付け、でも、しっかりと｡｡強度を計算した金具で取り付けて頂けます。 |
 |
大型ショピングセンター1 広範囲にお店の周囲を監視できます。この例では、無線ＬＡＮを利用しています。 |
 |
大型ショピングセンター2 お店の周囲6箇所に設置し、全てのエリアを余すところ無く監視できます。 |
 |
高速道路 多くの高速道路や一般道、都市計画にまで、活用されています。 この例では、渋滞の状況、天候の変化、路面の状況を見ています。 |
 |
大型Shopの駐車場 広い駐車場の監視にも最適です。車上荒しなどの対策として多くの駐車場で採用されています。 |
| これらの例は、一部の例に過ぎません 弊社の屋外ロボットカメラシステムは、個人情報を保護し、 全て正しい目的でのみ使用されていますが、その影響が大きい事や隠密性が必要とされる事から、 使用場所や目的を公開できないケースの方が多く、ここでは一部の例しか公開できない事をご容赦下さい。 |
※ EVI-D70 は ソニー株式会社の商品です。
