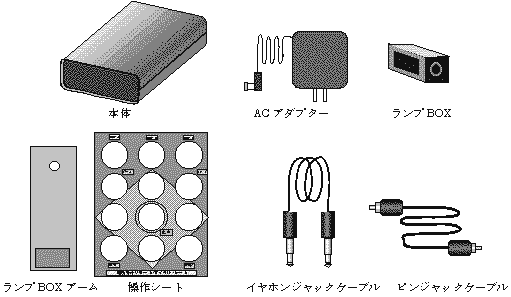

構成






接続



                                                        ダイヤルの意味を示すシート
        同時にVC-C３カメラのリモコンでの
        カメラ操作が可能です。 プリセット
        はカメラの説明書に従って行って下さい。
        Dialing Mover の消費電力は ９Ｖ 300mA です。
        本体の寸法   縦 45mm 横 100mm 奥行 140mm  重量 760g


                                     ダイヤリングムーバ背面図



設定  フェニックスミニ側の設定


  ３−１：遠隔操作側の   Phoenix mini は 音声遅延 OFF
  ３−２：遠隔操作側の   Phoenix mini は 送信音声モードON
  ３−３：カメラ接続側の Phoenix mini は 自動着信 ON 音声遅延 OFF に設定。
  ３−４：カメラ接続側の Phoenix mini は カメラボタンを押し外部カメラに切替る。
  ３−５：カメラ接続側の Phoenix mini は 音声外部出力ON



VC-C3カメラランプBOX  本体との位置


  ダイヤリングムーバは、フェニックスミニの音声出力端子より音声とともに送られる、
  ピポパ音を解釈し赤外線のカメラ制御信号に変換します。
  ダイヤリングムーバ本体から発光する赤外線は、イヤホンジャックケーブルで延長し、
  赤外線ランプBOXを接続することもできます。
  ランプBOXを接続すると、本体からは赤外線を発光しなくなります。





プリセット



    遠隔側 Phoenix mini の １〜３ のダイヤルキーでは、プリセット
    （記憶）した位置を呼出す事ができます。
    プリセット位置の登録は、VC-C３カメラのリモコンを用いて行います。

    手順
    ５−１． カメラの位置をリモコンの上下左右キーと
             ズームキーで合わせる
    ５−２． リモコンのPRESET SET/CANCEL ボタンを押す
    ５−３． 記憶したい番号のボタンを押す

    この場合のプリセット登録は１〜３以外利用できません。
    プリセット位置の登録は、遠隔側からはできません。



操作


    遠隔側 Phoenix mini  の操作はダイヤルキーで下記のように操作します。

                         １〜３ プリセット呼び出し
                         ４ ワイド      ６  ズーム
                         ５  上         ０   下
                         ７  左         ９   右
                         ８ 原点（真中）




写真集


このような梱包状態でお届けします。


開くと説明書が入っています    中には関係部品も揃っています


ダイヤリングムーバの背面です。ランプ、音声入力、電源を接続します。


ダイヤリングムーバとＡＣアダプターはこのようなサイズです。


赤外線ランプ接続用の     Phoenix miniの音声出力端子へ接続
イヤホンジャックケーブル    ピンンジャックケーブル


ダイヤリングムーバと、Phoenix mini用のシート、赤外線ランプとカメラへのランプ取付け板

                                              Phoenix mini,OCN,ISDN は（株）ＮＴＴ殿、VCC3は Canon（株）殿、の商品です。
