このコーナーでは、Phoenix miniを使って複数のカメラを活用する方法など、費用があまりかからない

範囲で、Phoenix miniの能力をアップする方法を掲示するとっても御得なコーナーです。







　　　　　　　　　Phoenix mini に複数のカメラを接続する方法  　その１；簡易バージョン　　　　　　　　　





Phoenix miniの背面にある映像入力端子には１つの映像しか接続できませんが、近所の電気屋で売って

いるビデオセレクターを使って、複数のカメラを接続し、切り替える事ができます。（但し手動です。）



 ファミコン等をテレビに複数接続し、ボタン切替えできるセレクター

 このような小型のものも販売されています

 同じ物の背面

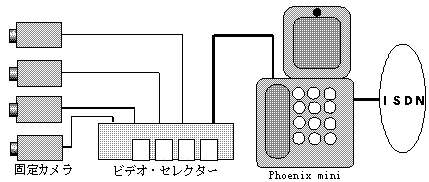

これらは電気屋で５０００円以内で売っており、下記の様に、Phoenix miniに接続できます。







なあんだ、単純！と思われた方も多いかもしれませんが、このパターンではまる場合もあるのです。

なんといっても、この方法は安い点では驚きです。カメラも固定カメラを用いる場合は、１万円程度

でパソコンショップ等で販売されていますので、手動切替えを我慢すれば、あちらこちらの映像を切

り替えるスイッチャーも含めて、たった５万円程度の部品代で作れます。



この方法を用いる場合は、SYSCOPには売り上げられる部分がありませんので、皆さんで行って下さい。

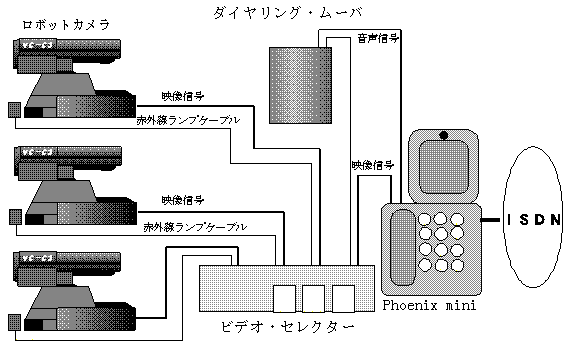

　　　　　　　　　Phoenix mini に複数のカメラを接続する方法  　その２；手動ＤＭバージョン　　　　　　　





弊社のダイヤリング・ムーバを使って、ロボットカメラを接続する場合でも、手動で切り替えを行う

のであれば、ビデオセレクターを使った方法で、それぞれのロボットカメラの遠隔操作が可能です。



ビデオセレクターは、映像と共に音声を切り替える事もできるので、それを使ってダイヤリング・ムーバ

からの赤外線ランプを切り替えれば良いというわけです。

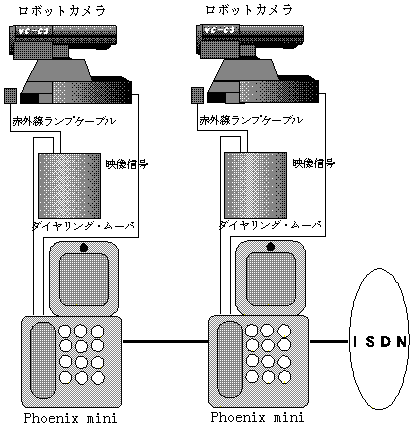

　　　　　　　　　Phoenix mini に複数のカメラを接続する方法  　その３；mini接続バージョン　　　　　　　





複数のロボットカメラを比較的距離をおいて設置したい時、Phoenix mini を複数台用いてディジチェ

インで接続し、その各々にダイヤリング・ムーバとロボットカメラを接続する方法があります。

この方法を用いると、外部からのダイヤルインによって、Phoenix miniを使い分ける事ができるので

結構適応範囲も広がります。











　　　　　　　　　　　　　　　　　　　　　　　　　まとめ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　





Phoenix mini とカメラの接続方法は、工夫すれば安価な設備で、かなりのバリエーションを持たせる

事ができます。 客先の御要望に合わせたコーディネイトが重要となります。

上記以外にも安価な方法で、Phoenix miniを実質的にパワーアップできるような方法があるかも知れません。

御意見、御相談、情報がありましたら何でもお聞かせください。





                                         Phoenix mini,OCN,ISDN は（株）ＮＴＴ殿、VCC3は Canon（株）殿、の商品です。



御問い合わせ先  株式会社 シスコップ 担当 福田 TEL 0427-74-0747
